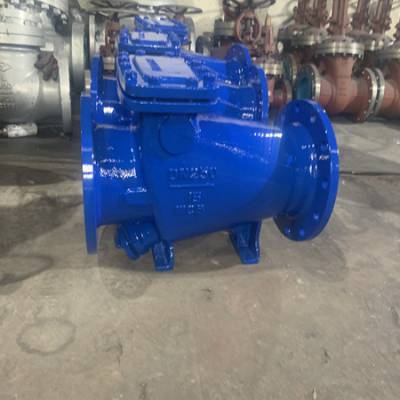

本止回阀主要由阀体、阀盖、阀瓣组件、活塞组件、针形阀(微量调节阀)、重锤组成。靠进□介质的推力作用,将阀瓣自动推开,当阀瓣全开后,平衡锤倒向阀瓣的反面,起到了平衡部份阀瓣重量的目的,减少了因阀瓣重量对水流的压力(阻力)另外阀体内的压力水通过针形阀流进活塞的后腔,将活塞全部推入。当水流突然停止时(电机断电),由于阀瓣的部分自重和倒流水的推力作用,使阀瓣自动关闭,但是由于活塞杆处于***位置,使阀瓣不能全部关闭,还剩有20%(可调节)左右的面积使水流通过,减弱了水锤压力。阀瓣的***压在活塞顶上,而活塞后腔的水阻碍活塞退回,亦即阻止阀瓣关闭,这股水只能通过针形阀缓缓流回阀体使阀瓣缓缓关闭。阀瓣分成快速和缓慢两步关闭,达到了既防电机逆转又减弱水锤的作用。活塞杄伸岀的长短决定了阀瓣缓闭的开度。越长则缓闭开度大,水锤小但延长关闭时间,反之越短则缓闭开度小,会产生破坏性水锤。为此开度调节杆(1)应慎重调整。管路的长短决定水锤峰值的周值。为了适应各种系统的缓闭时间的要求,本阀侧面安装了一针形阀(微量调节阀)(2),可根据水锤峰值到来的时间长短,产生水锤的大小和水泵倒转速度等,准确的控制活塞后腔压缩水的流量,也就是控制阀瓣缓闭时间,这个时间可以在0-60秒内任意调节。 气缸前腔设有一沟槽与阀门外界大气相通,为了让活塞杆向前伸时将活塞前腔的空气排出阀体外不产生背压。在缓闭进程中活塞后退时,有此槽迅速补充活塞前腔的空气,不会形成真空而拉住活塞 KHH44X回阀在体的最下部加装有一个旁通道球阀,其作用是定期放掉所沉 淀在主阀内的泥浆。 HH44Z止回阀在缓闭系统中加装有一个油缸,其作用是借用管道压力水的作用将油缸内的油推入缓冲气缸内,使气缸内的活塞伸出,从而实现缓闭,同时对气缸进行润滑。 以上两种止回阀其用途性能、技术参数、主要外型尺寸、技术性能、安装调试同微阻缓闭消声止回阀一样。 安装 ①本产品有不带安装座立式安装和带安装座卧式安装两形式供用户选用。 ②安装时注意箭头所指方向与介质的流向一致 ③连接法兰时,各紧固螺栓应对称均匀拧紧
